Завод СПЛАВ — производственный цех
Производственный цех завода СПЛАВ — открытое однопролётное пространство с развитой системой металлоконструкций под перекрытием: фермы, балки, подвесные узлы. Заказчику требовались точные обмеры для реконструкции и возможность дистанционного ознакомления с объектом. SPLINE.PRO выполнило лазерное сканирование с одновременным созданием панорамного фототура, на основе которых подготовлены BIM-модель в ArchiCAD и полный комплект обмерных чертежей. Итог — точная цифровая база для проектных решений и удобный инструмент для коммуникации внутри команды заказчика. ---
- ЛокацияСанкт-Петербург, Россия
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, RCP, DWG
О проекте
Производственный цех с насыщенными металлоконструкциями перекрытий и открытым пространством. Задача — зафиксировать геометрию здания и конструктив для дальнейшего проектирования. Результат: полный цифровой двойник объекта — от облака точек до чертежей и интерактивного фототура.
Облако точек + BIM-модель в ArchiCAD + комплект чертежей + панорамный фототур цеха
Что получил заказчик
- Лазерное сканирование
- Фотограмметрия / фототур
- Обмерные чертежи
- BIM-модель
- E57
Кадры работ

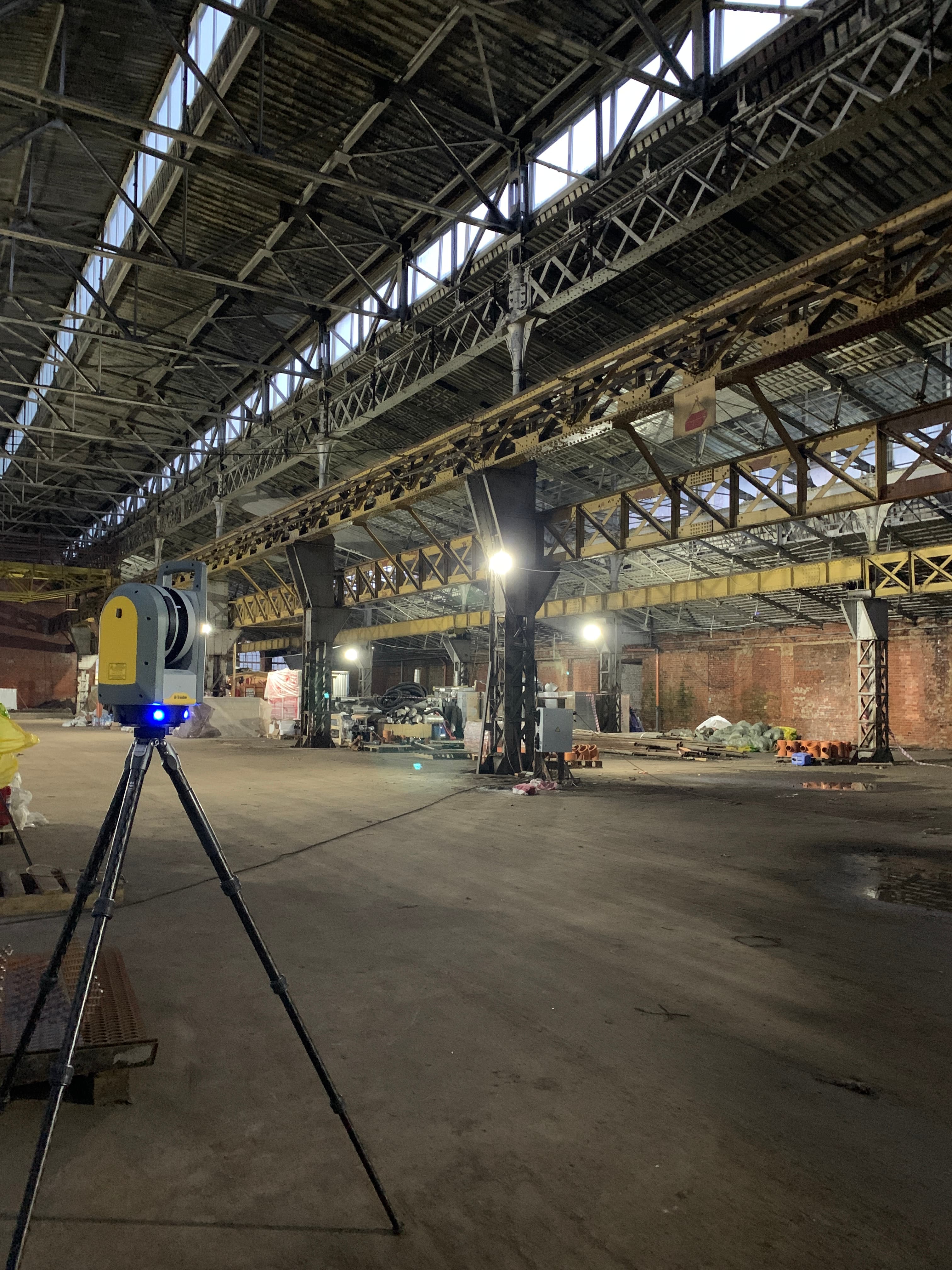

- Участок 1Фото 1 из полевых материалов.

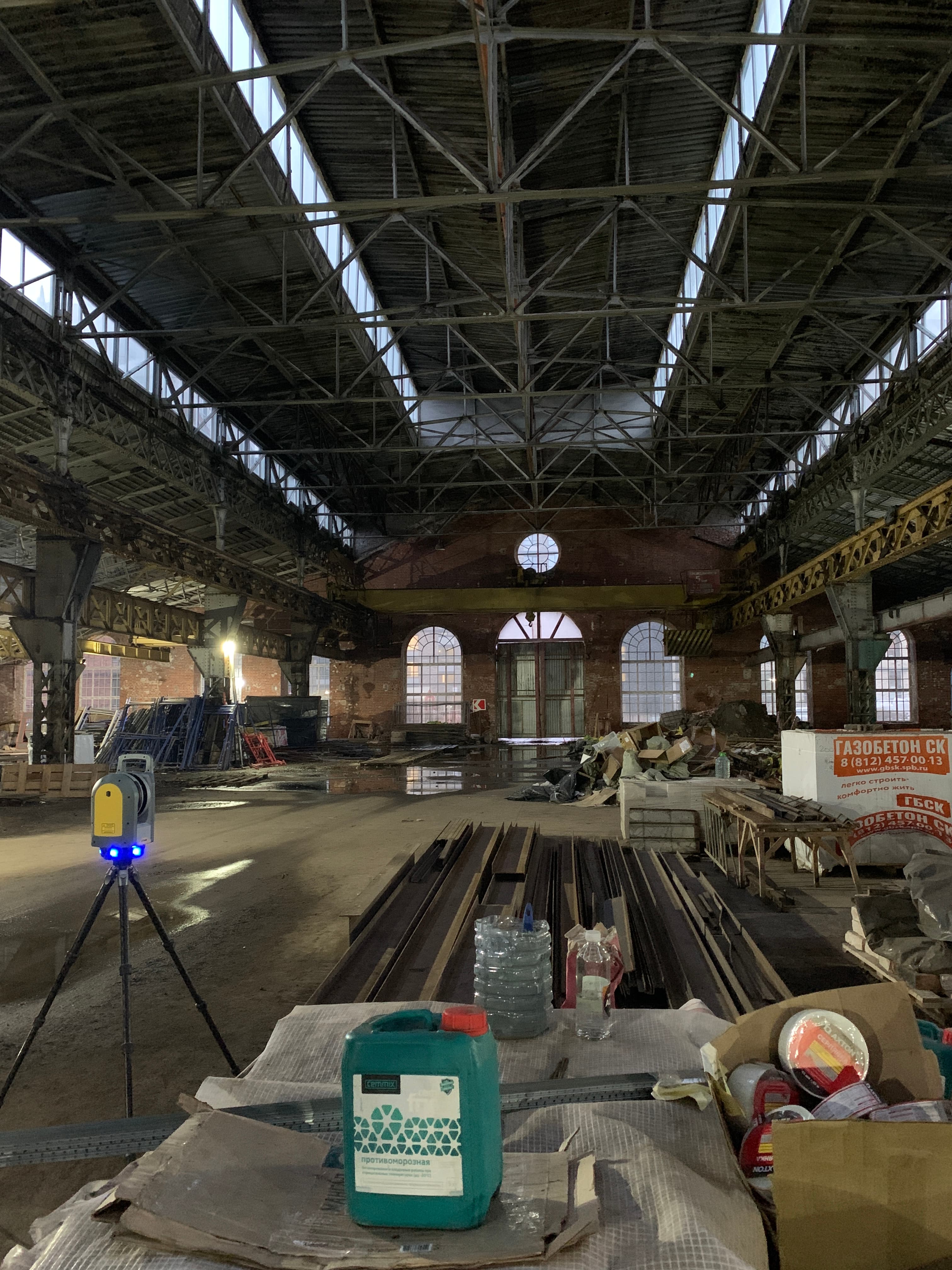

- Участок 2Фото 2 из полевых материалов.

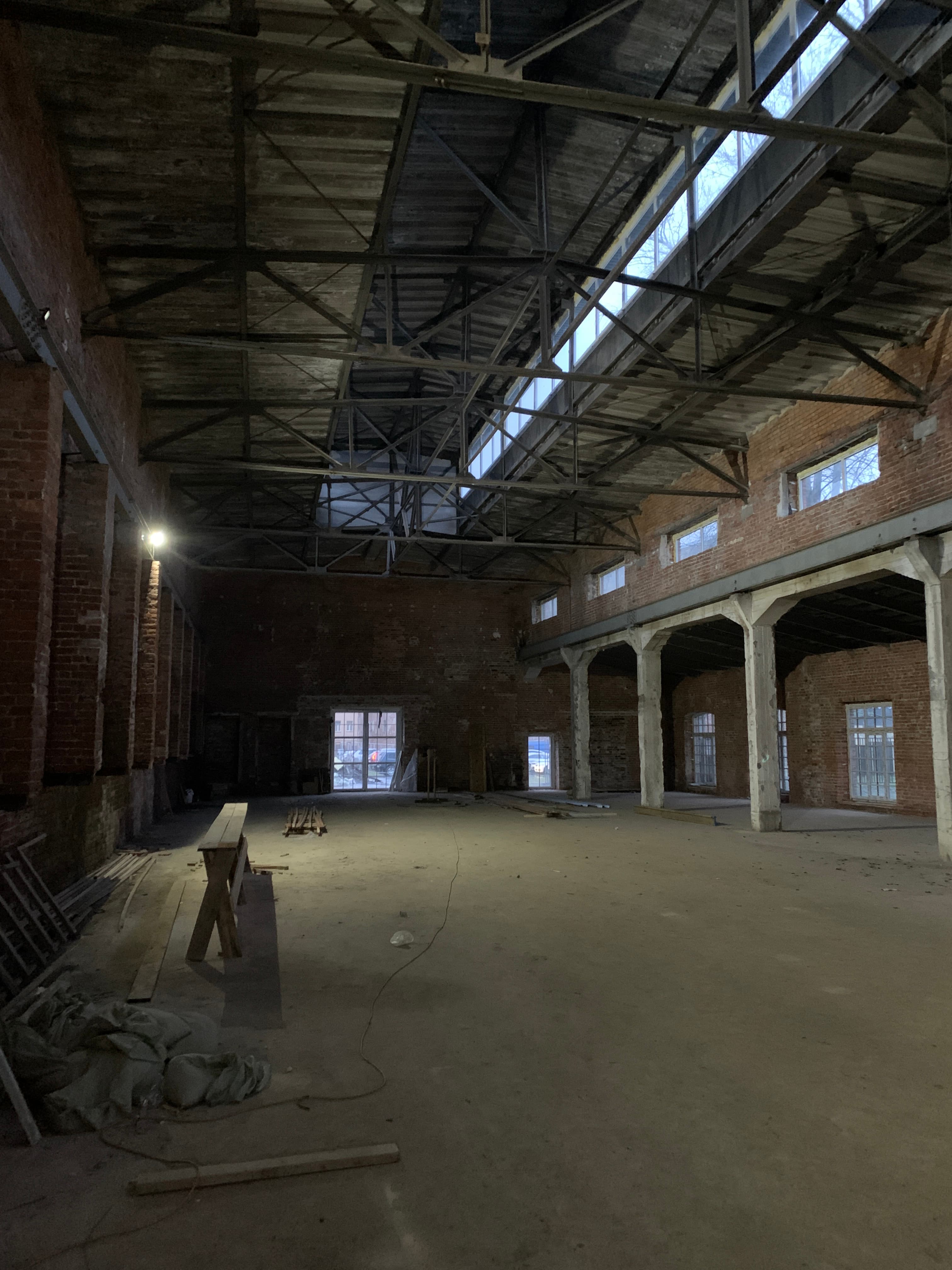

- Участок 3Фото 3 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
Похожая задача? Обсудим ваш объект
Опишем состав работ, сроки и формат выдачи.
