Колокольня церкви Георгия Победоносца

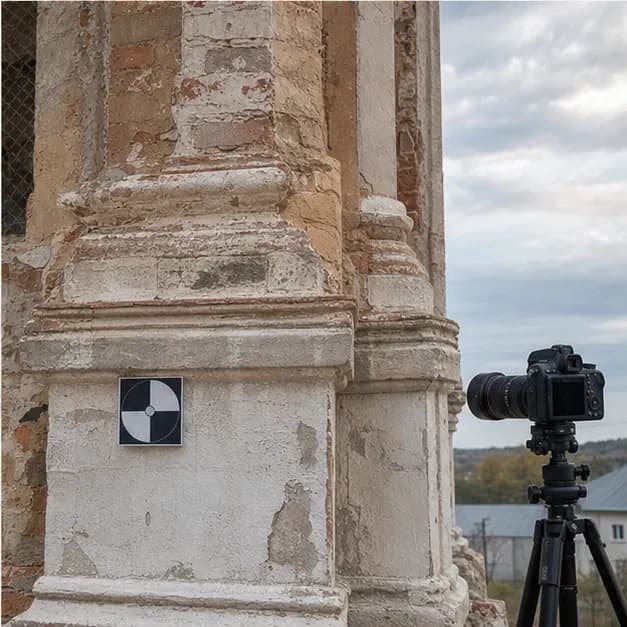

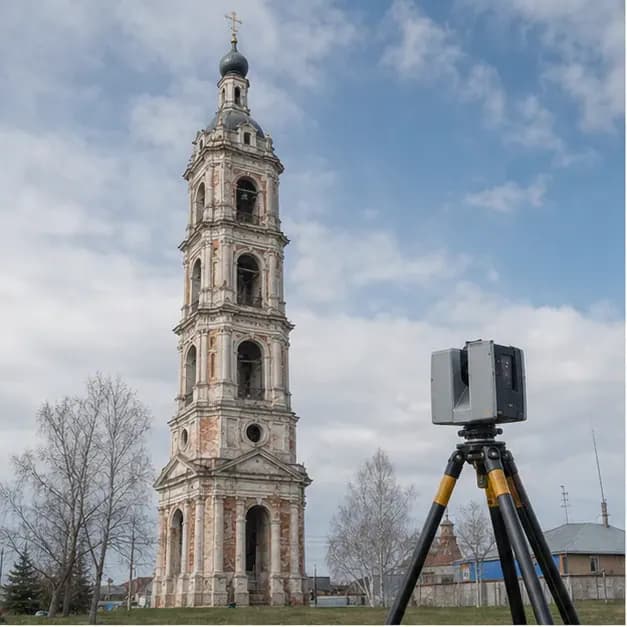

Колокольня церкви Георгия Победоносца — пятиярусная доминанта Юрьевца высотой 70 м, построенная в 1820–1840-х годах по проекту архитектора П.И. Фурсова в стиле позднего классицизма. Объект входит в охраняемый храмовый ансамбль и является частью объекта культурного наследия Ивановской области. Заказчик — проектная организация, выполняющая техническое обследование конструкций. Для получения точной геометрической основы применили комбинацию наземного лазерного сканирования, мобильного сканирования узких внутренних лестниц и ярусов, а также фотограмметрию фасадов с БПЛА — на выходе получили облако точек, комплект обмерных чертежей и 3D Mesh-модель.
- Локацияг. Юрьевец, Ивановская область, Россия
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, RCP, DWG (планы ярусов, разрезы, фасады)
О проекте

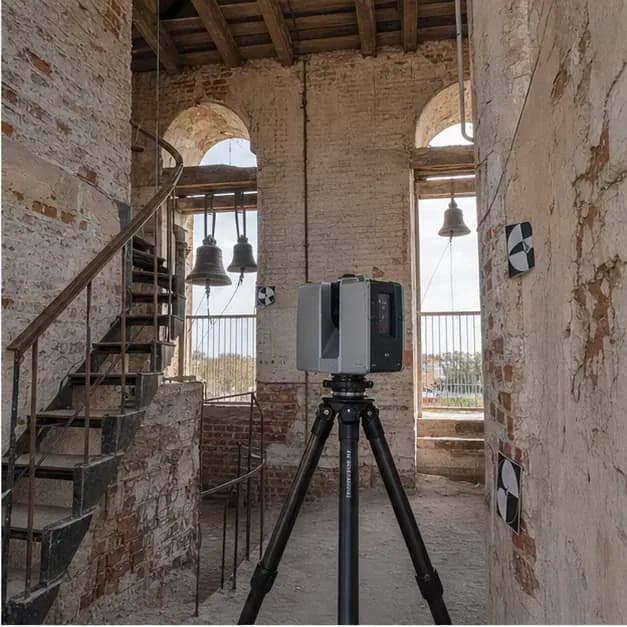

Пятиярусная колокольня-церковь 1820-х годов — один из символов Юрьевца и объект культурного наследия. Задача: полная геодезическая фиксация для проекта обследования. Совместили наземное лазерное сканирование, мобильное сканирование внутренних ярусов и фотограмметрию фасадов с воздуха.

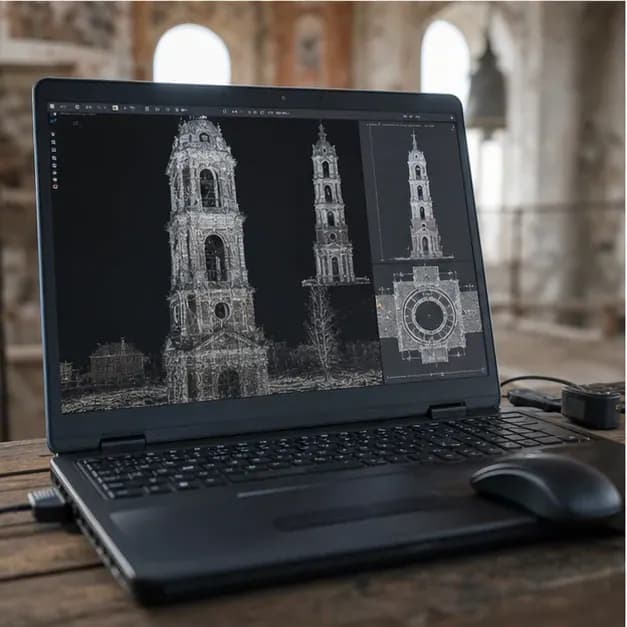

Точные обмерные чертежи всех ярусов + облако точек + 3D Mesh-модель для проекта обследования
Что получил заказчик
- Лазерное сканирование
- Фотограмметрия
- Обмерные чертежи
- 3D Mesh-модель
- E57
Кадры работ
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
