Усадьба К. К. Толя
Усадьба К. К. Толя в Юрьев-Польском районе Владимирской области — объект культурного наследия с характерной для русской усадебной архитектуры планировкой и сложной геометрией исторических построек. Задача — комплексная инженерная оцифровка для разработки проектной документации по реставрации и сохранению. Одних обмеров рулеткой здесь недостаточно: деформации кладки, утраченные элементы декора и нестандартные габариты требуют субмиллиметровой точности. SPLINE.PRO выполнил лазерное сканирование в связке с фотограмметрией: заказчик получил облако точек, обмерные чертежи, BIM-модель в ArchiCAD и панорамный тур для удалённой работы с объектом.
- Локацияс. Федоровское, Юрьев-Польский район, Владимирская область
- Точность±2–3 мм (тип.)
- Состав5 видов работ
- ФорматыE57, RCP, DWG
О проекте
Усадьба К. К. Толя — объект культурного наследия регионального значения с утраченными и сохранившимися историческими постройками. Для фиксации текущего состояния и разработки проектной документации выполнено лазерное сканирование в сочетании с фотограмметрией. Заказчик получил полный комплект: облако точек, обмерные чертежи, BIM-модель в ArchiCAD и иммерсивный панорамный тур.
Облако точек, обмерные чертежи, BIM-модель в ArchiCAD и панорамный тур усадебного комплекса
Что получил заказчик
- Лазерное сканирование
- Фотограмметрия
- Обмерные чертежи
- BIM-модель
- Панорамный тур
Кадры работ

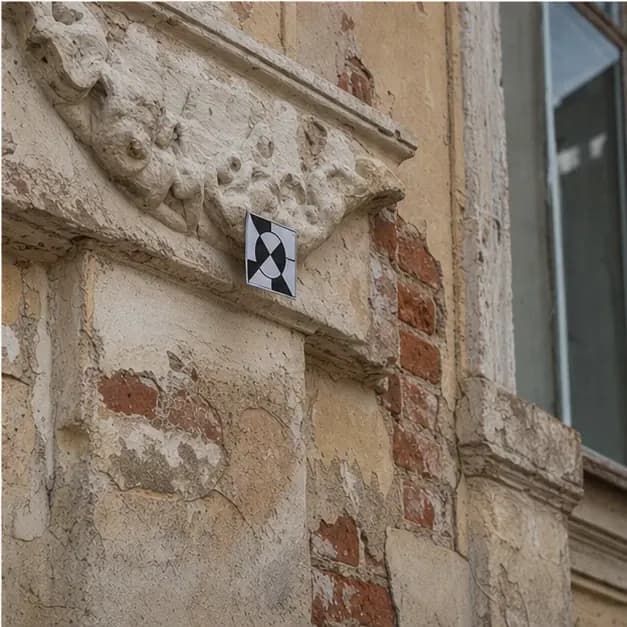

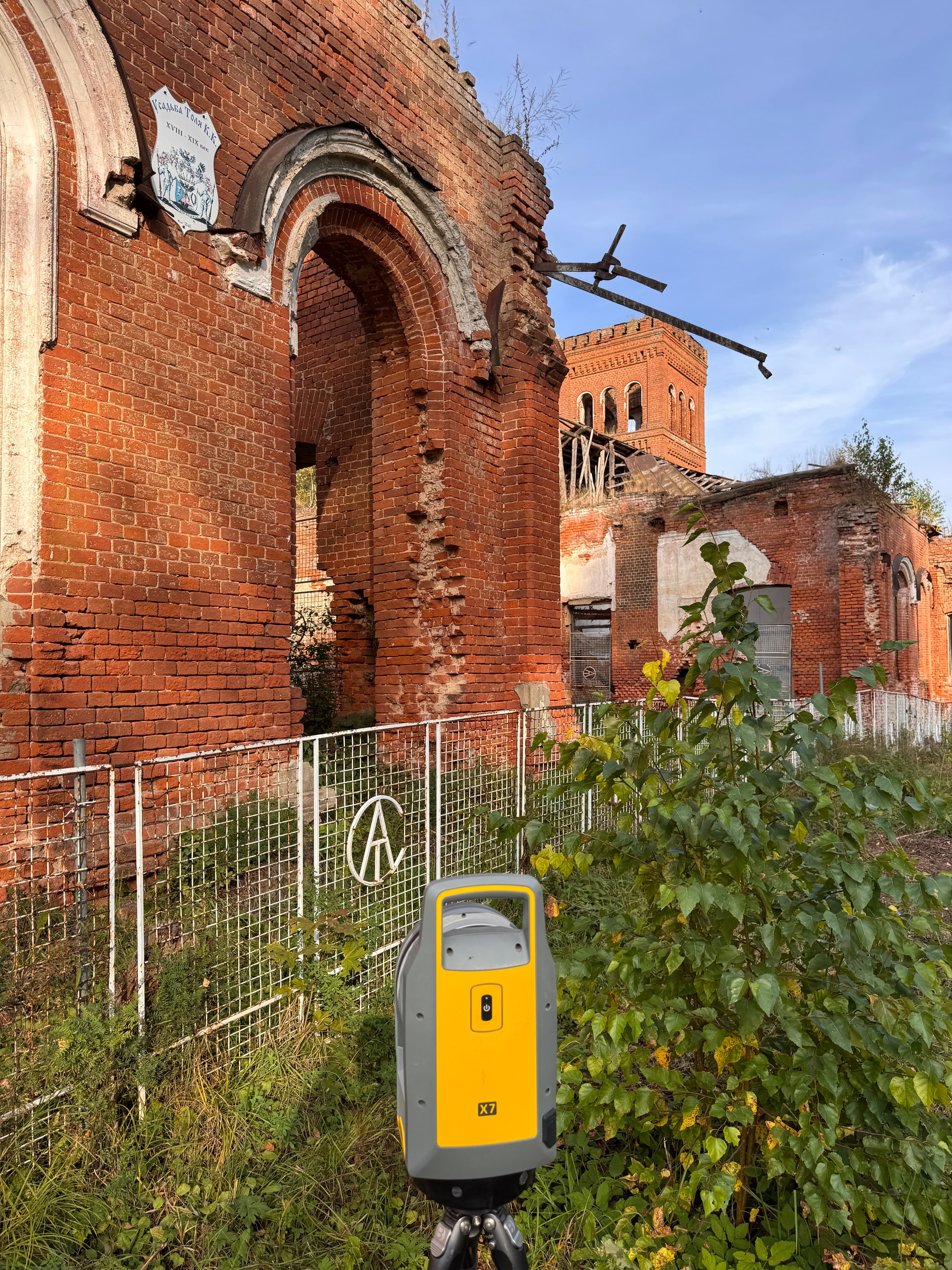

- Участок 1Фото 1 из полевых материалов.

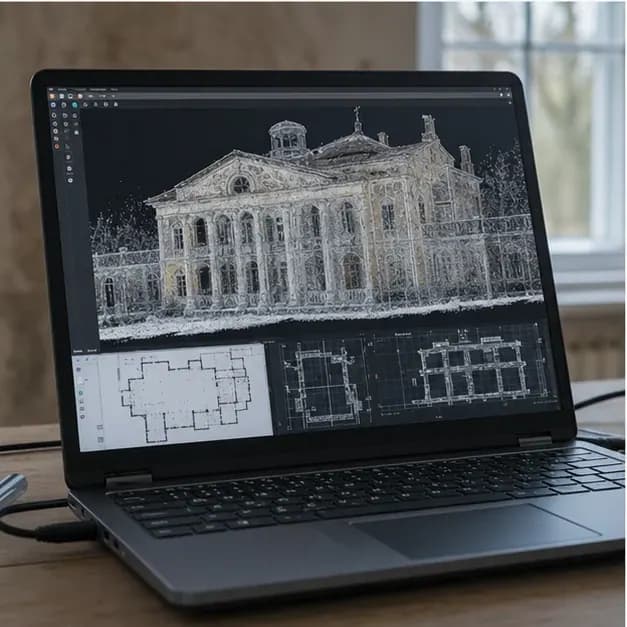

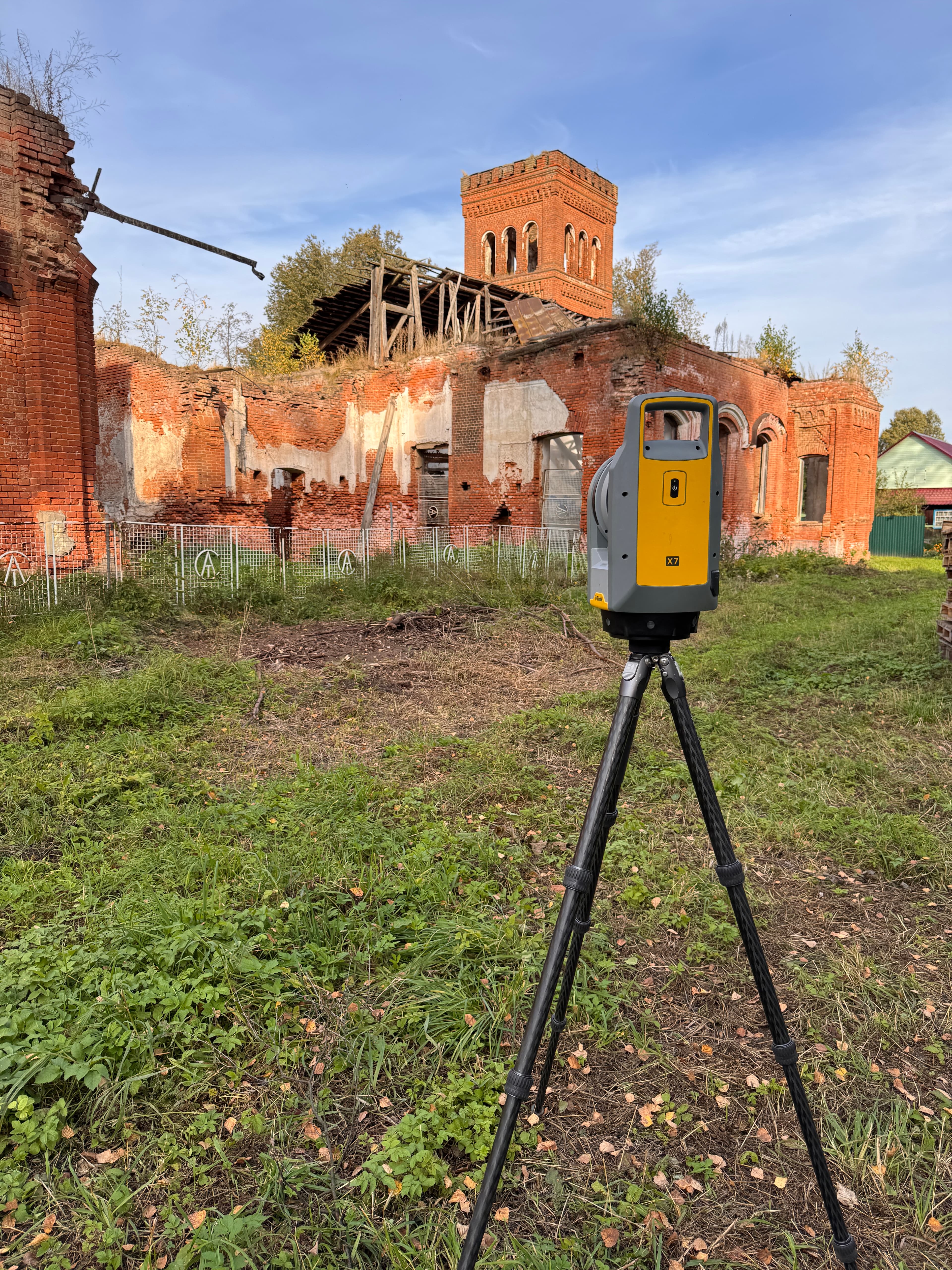

- Участок 2Фото 2 из полевых материалов.

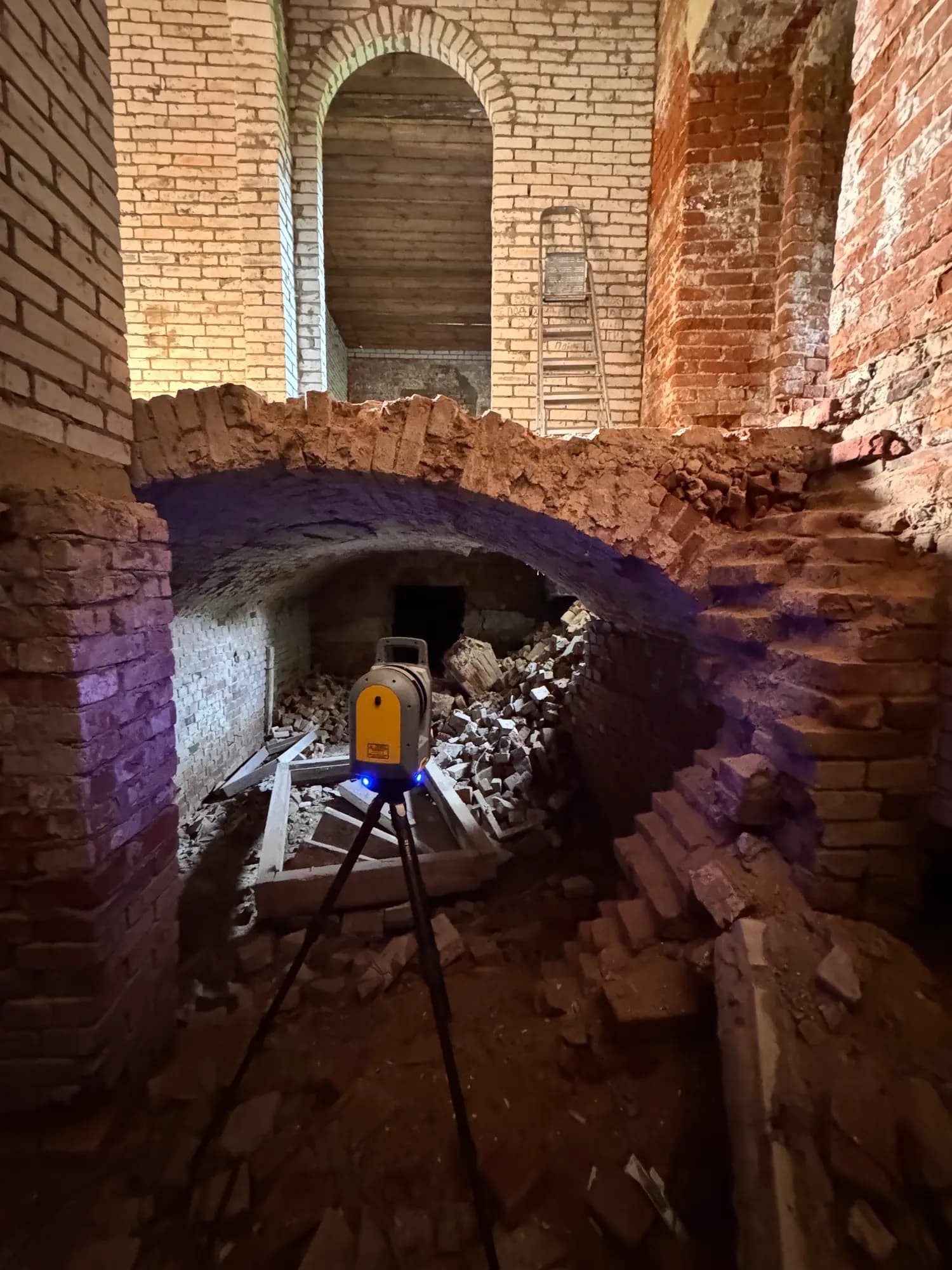

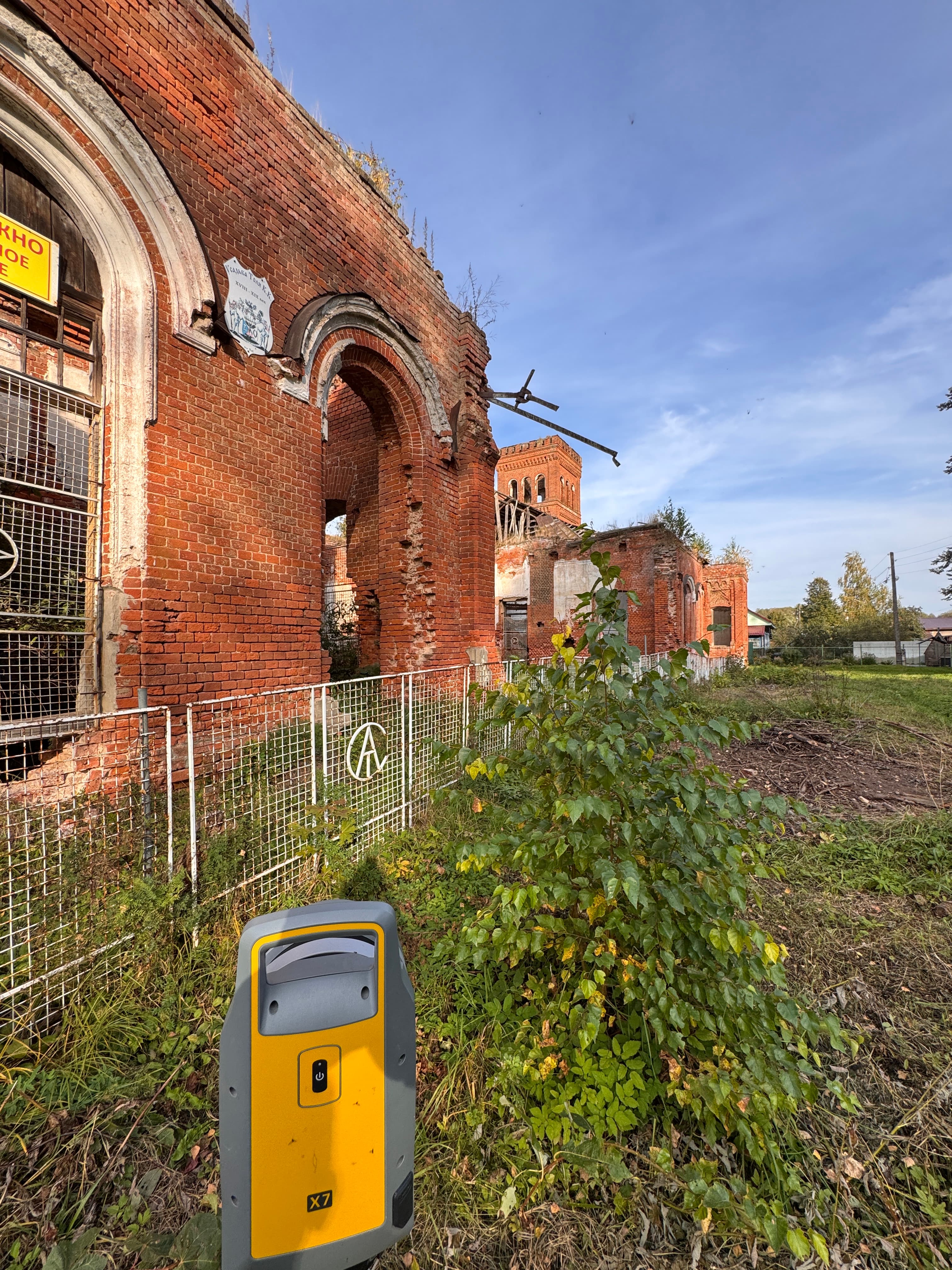

- Участок 3Фото 3 из полевых материалов.

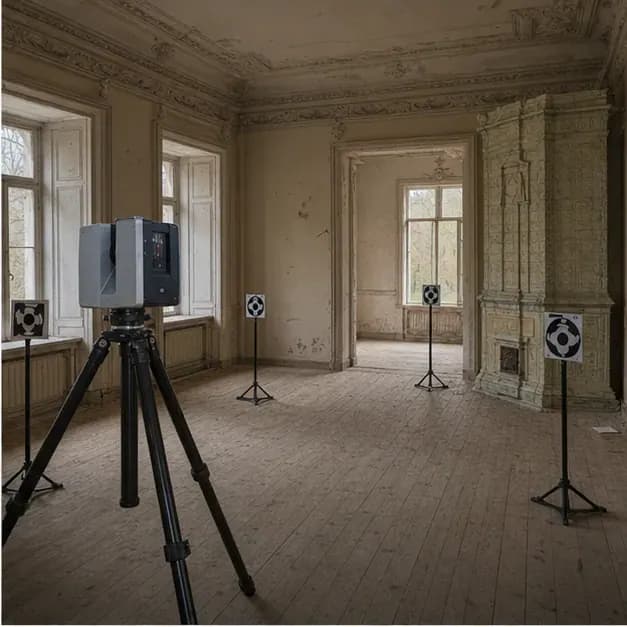

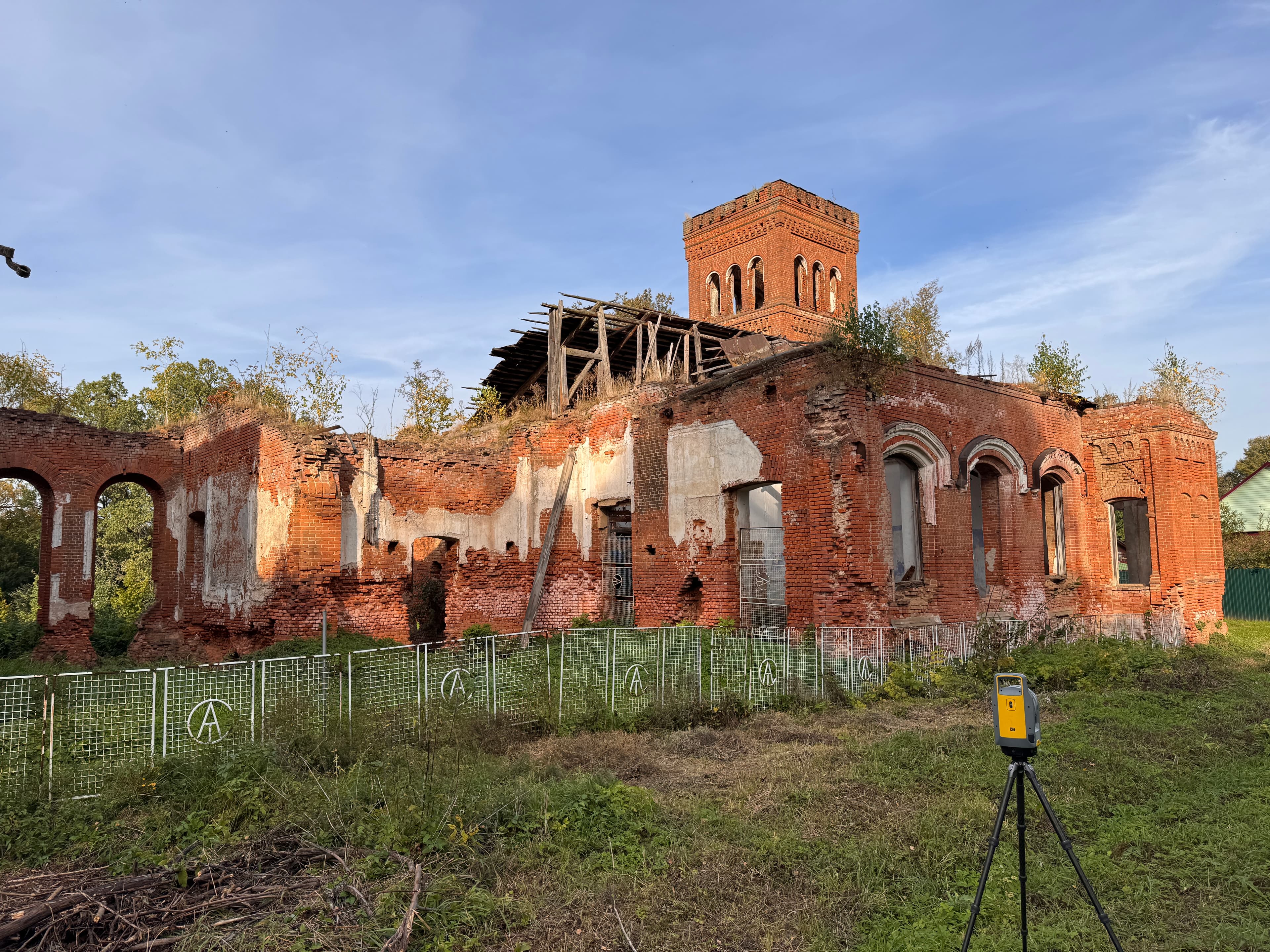

- Участок 4Фото 4 из полевых материалов.
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.
Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты
Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
