Ресторан «Шатёр», Геленджик

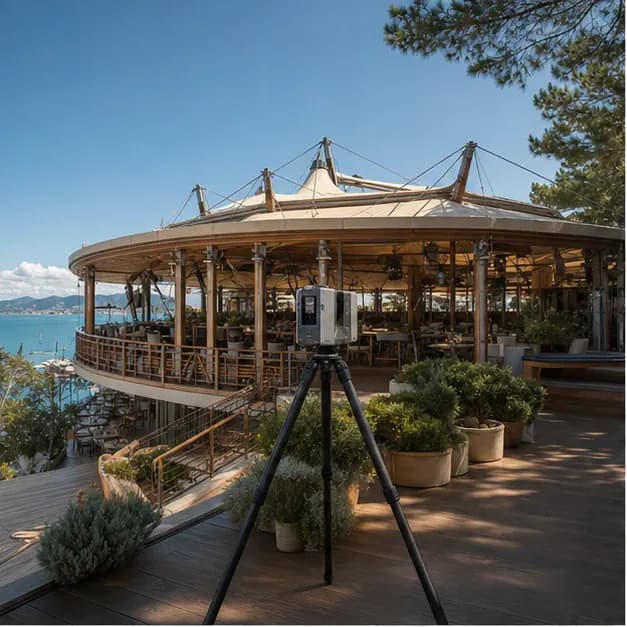

Ресторан «Шатёр» расположен на черноморском побережье Геленджика — с террасами, открытым бассейном и характерной шатровой конструкцией над основным залом. Заказчик вёл разработку проекта нового ресторана и нуждался в точной геометрической базе: существующих обмерах, модели в ArchiCAD и чертежах, пригодных для проектирования. Стандартная ручная съёмка такого объекта заняла бы недели и не дала бы нужной точности — особенно по рельефу и конструкциям шатра. Мы выполнили лазерное сканирование зданий и всей территории, зарегистрировали единое облако точек и на его основе подготовили полный пакет проектной документации. ---
- ЛокацияГеленджик, Краснодарский край, Россия
- Точность±2–3 мм (тип.)
- Состав4 видов работ
- ФорматыE57, Облако точек (RCP), DWG/DXF чертежи
О проекте
Заказчик готовил проект нового ресторана на месте существующего объекта на черноморском побережье. Ключевая сложность — точно зафиксировать нетиповую шатровую конструкцию с несущими балками и тентом, рельефную территорию со скальным основанием и бассейном. Результат: ArchiCAD-модель, развёрнутый комплект чертежей и панорамный тур для команды проектировщиков.
Точная BIM-модель в ArchiCAD + полный комплект чертежей + фототур — основа для архитектурного проекта нового ресторана
Что получил заказчик
- Лазерное сканирование
- Обмерные чертежи
- BIM-модель
- Панорамный фототур
- E57
Кадры работ
Этапы работ
Подготовка
Согласование границ работ, съёмки и перечня материалов.

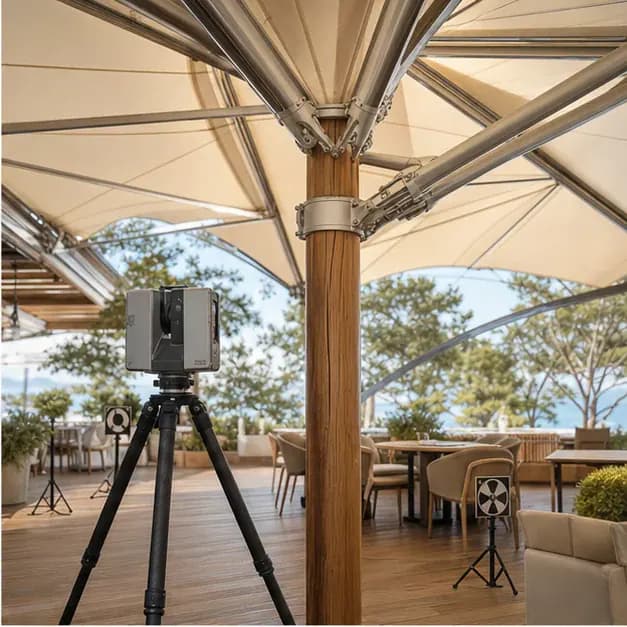

Полевые работы
Съёмка сканером, контроль перекрытия и плотности данных.
Обработка
Регистрация, классификация и передача в согласованные форматы.
Документация
Планы, сечения, передача заказчику в DWG, PDF и пр.
Результаты

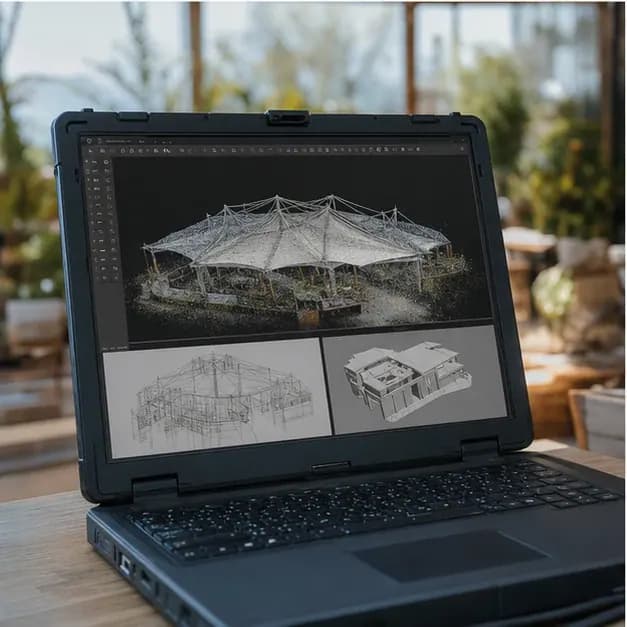

Облако и модель
Плотное облако и при необходимости mesh / BIM-ориентированные данные.
Чертежи и планы
Поэтажные планы и сечения в согласованных масштабах и слоях.
Данные для проекта
Сопровождение передачи и консультация по внедрению в проект.
